本文由AI整理自一份 DRAM 学习演示文稿，重点围绕 DDR、LPDDR、GDDR、HBM 四种内存标准展开对比。文中插图均为原演示文稿页面；演示文稿备注中的补充信息已尽量融入正文。

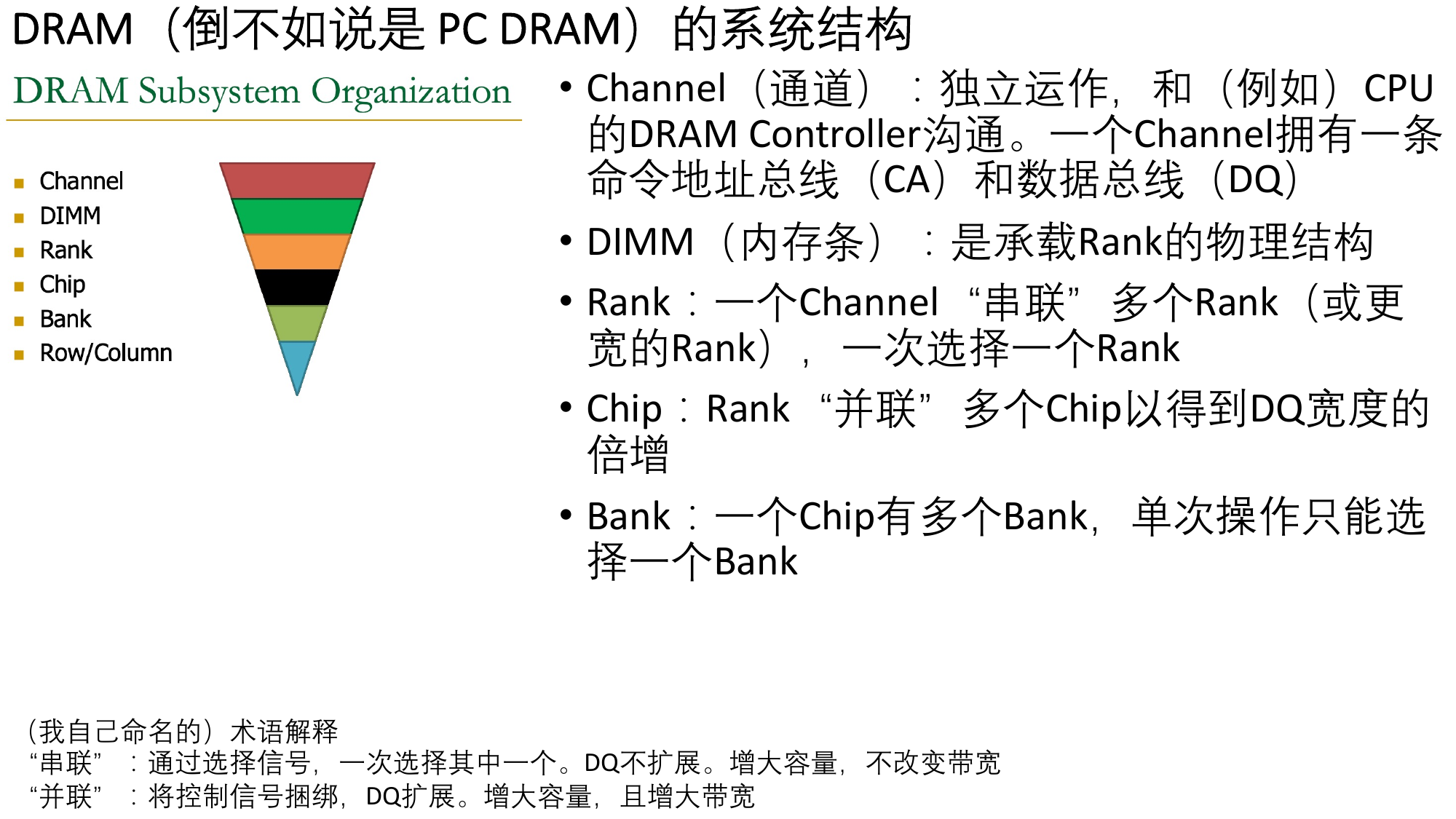

想要看懂四种标准的差异，需要先熟悉几个反复出现的概念：Channel、DIMM、Rank、Chip、Bank。它们的层次关系可以这样理解：Channel（通道）独立运作，与 CPU 的 DRAM 控制器通信，拥有一条命令地址总线（CA）和一条数据总线（DQ）；DIMM（内存条）是承载 Rank 的物理结构；一个 Channel 通过选择信号“串联”多个 Rank，一次只选一个；一个 Rank 内再“并联”多颗 DRAM 芯片，使 DQ 总宽度成倍增加；而一颗芯片内部有多个 Bank，单次操作只能选择其中一个。
这里需要说明原演示文稿对“串联”和“并联”的特别用法：串联指通过选择信号一次启用其中之一，DQ 不扩展，增大容量但不改变带宽；并联则把控制信号捆绑在一起，DQ 得以扩展，容量和带宽同时增加。

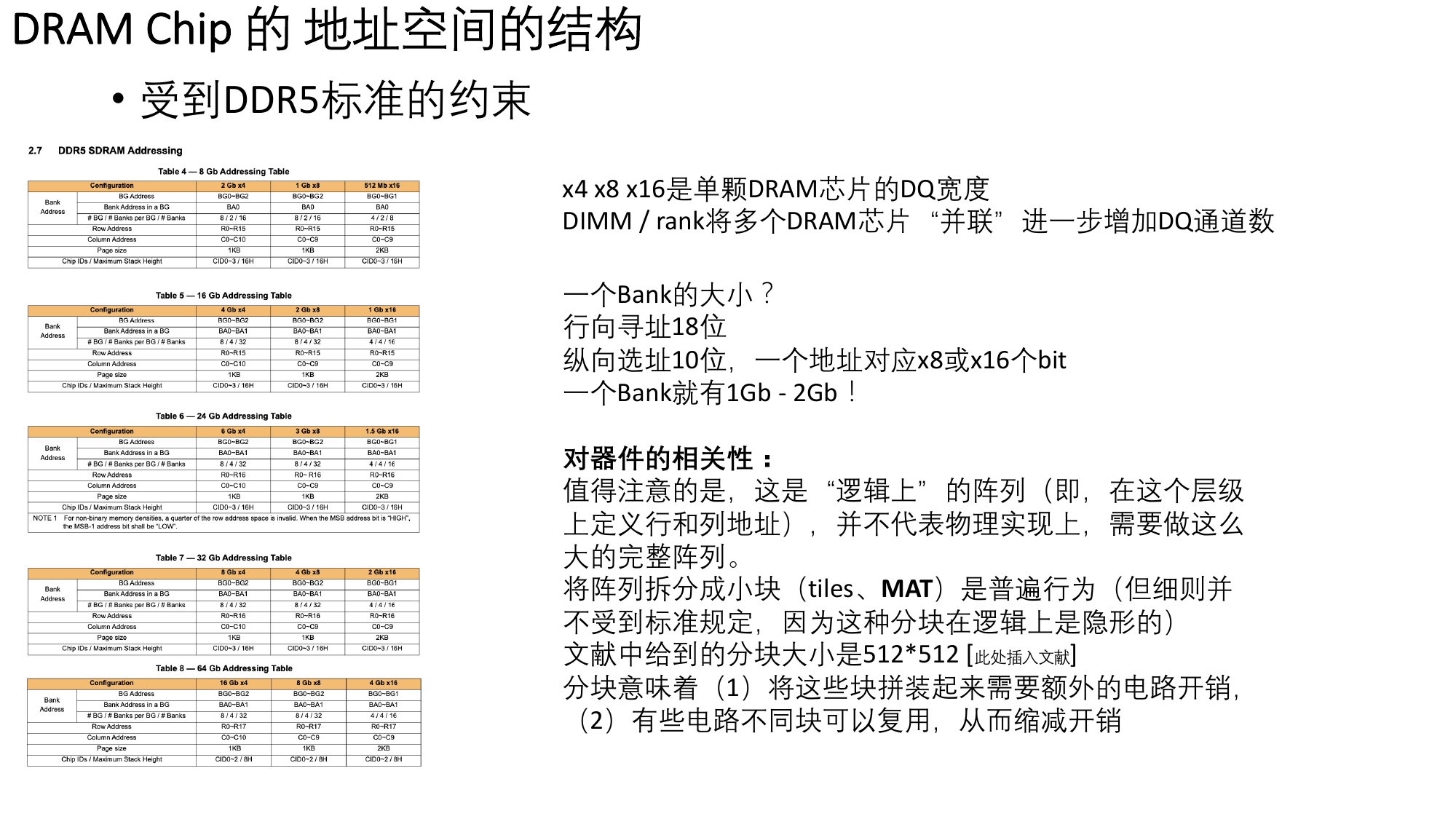

DRAM 芯片的地址空间结构受 DDR5 标准约束。x4、x8、x16 指的是单颗芯片的 DQ 宽度，DIMM/Rank 把多颗芯片“并联”起来，进一步增加 DQ 通道数。以行向 18 位、列向 10 位寻址计算，一个 Bank 的大小可以达到 1~2 Gb——不过这只是逻辑上的阵列。物理实现中，通常会把大阵列拆分成小块（tiles/MAT），文献中常见 512×512 的分块：分块一方面带来拼装所需的额外电路开销，另一方面也让部分电路可以在不同块之间复用，从而缩减总开销。

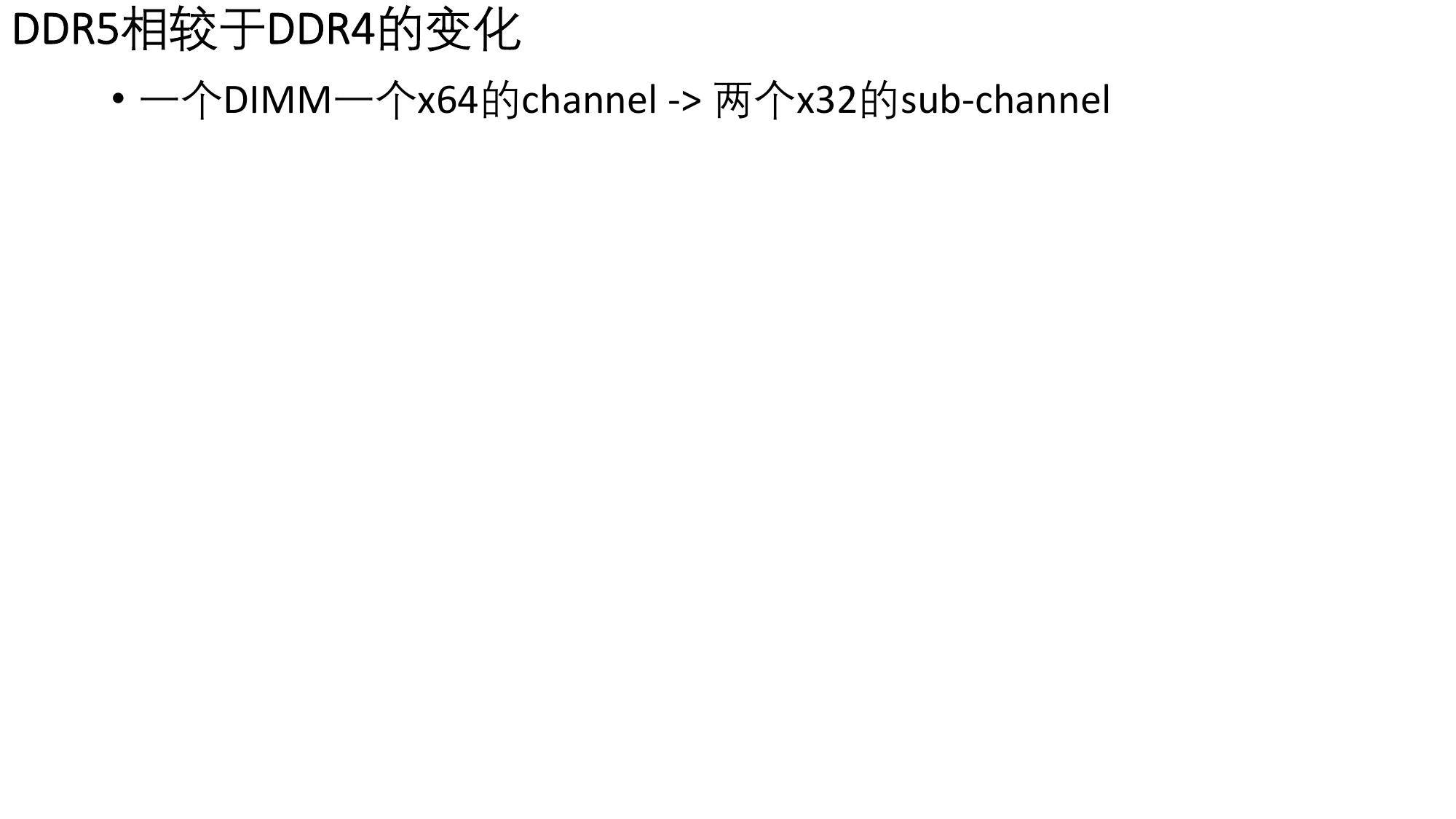

DDR5 相比 DDR4 最直观的变化在于通道划分：DDR4 一个 DIMM 对应一个 x64 的 Channel，而 DDR5 一个 DIMM 对应两个 x32 的 Sub-channel。通道变窄但数量变多，调度更加灵活。

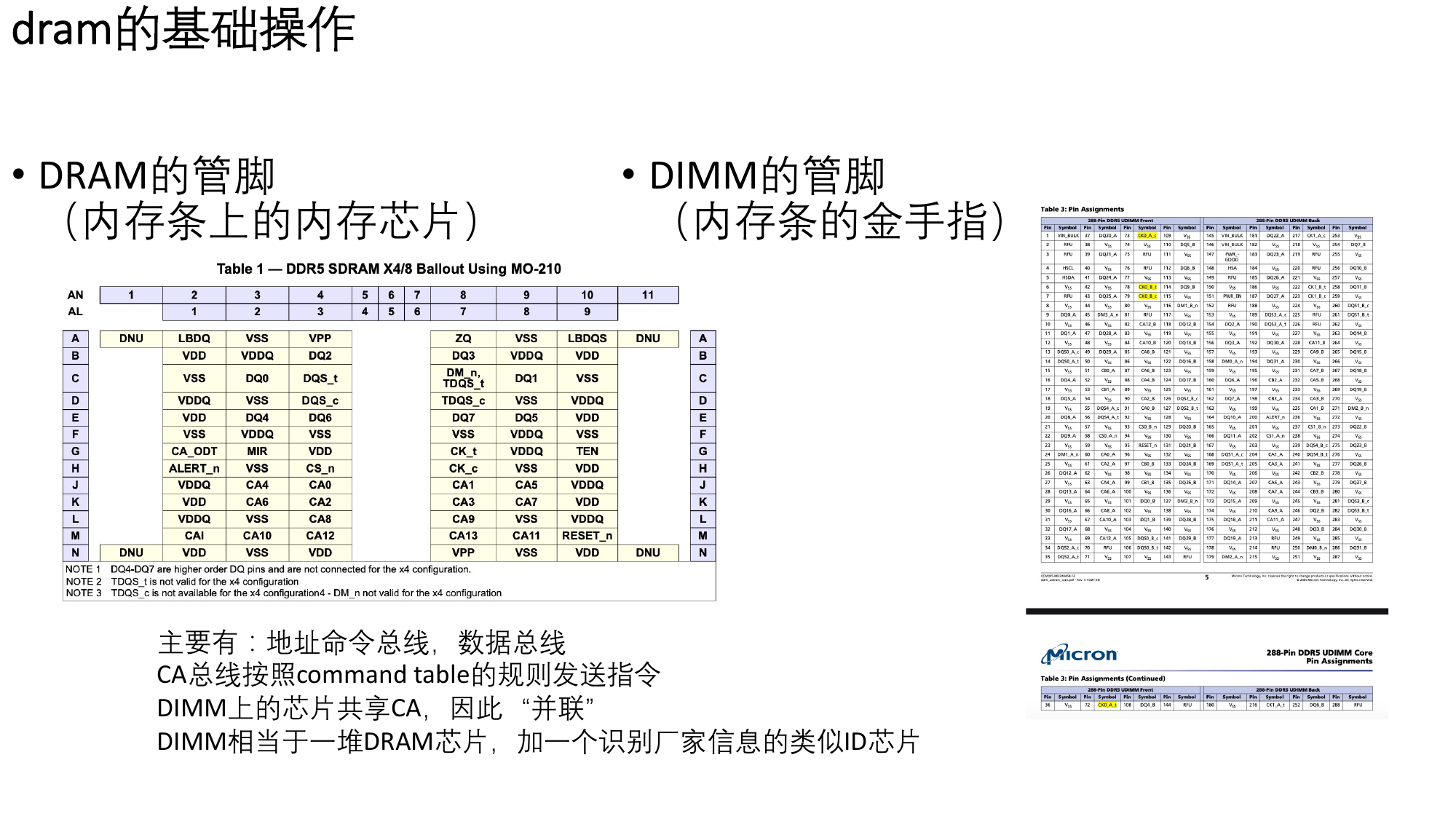

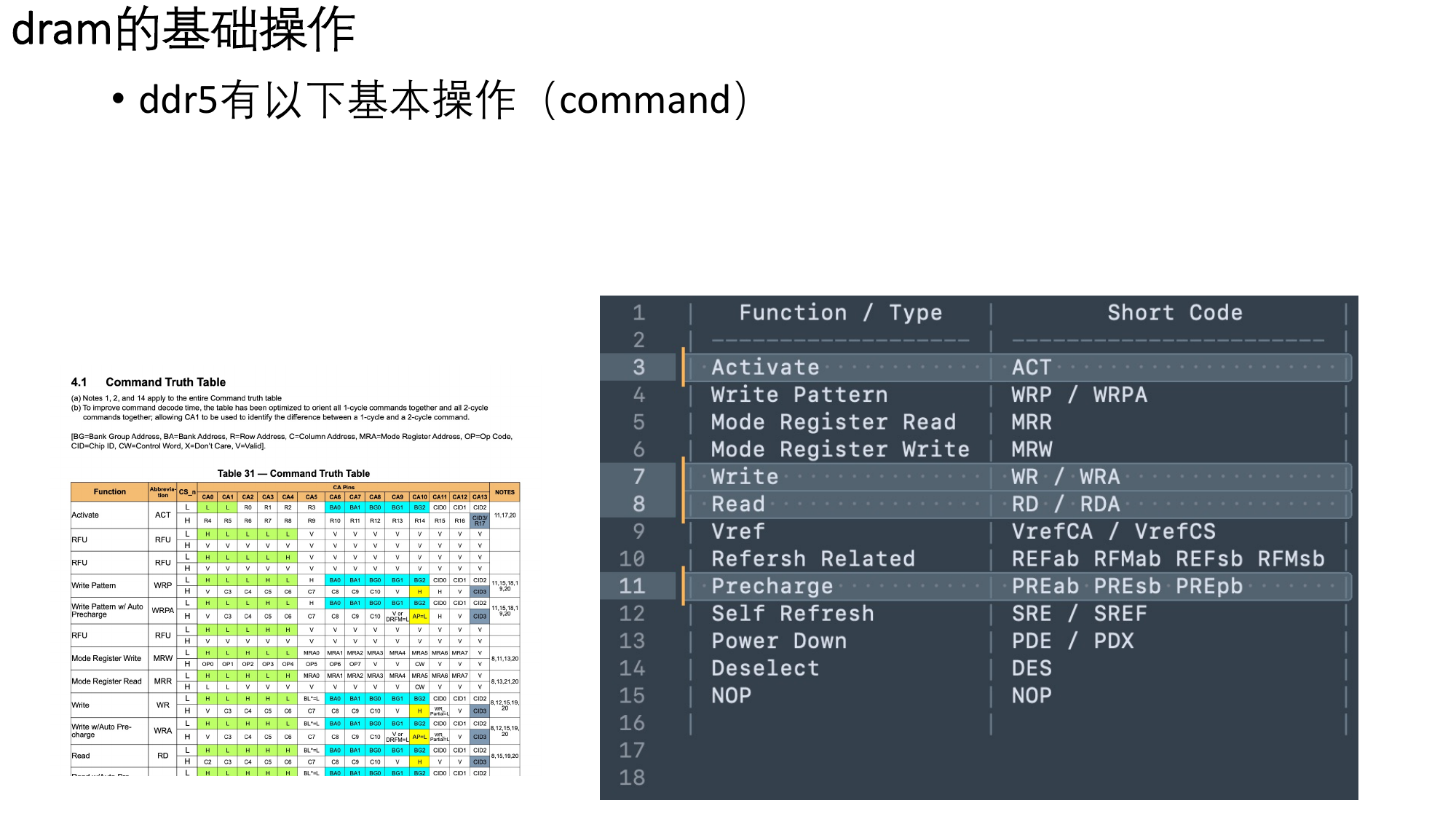

DRAM 芯片的管脚主要是地址命令总线（CA）与数据总线（DQ），DIMM 上的多颗芯片共享 CA，因此彼此是“并联”关系；CA 总线按照标准中的 command table 发送指令，DIMM 相当于一堆 DRAM 芯片外加一颗识别厂家信息的 ID 芯片。DDR5 的基本命令包括 Activate（ACT）、Read（RD/RDA）、Write（WR/WRA）、Precharge（PRE）、Refresh（REF/RFM）、Mode Register 读写（MRR/MRW）、Power Down（PDE/PDX）、Self Refresh（SRE）等。

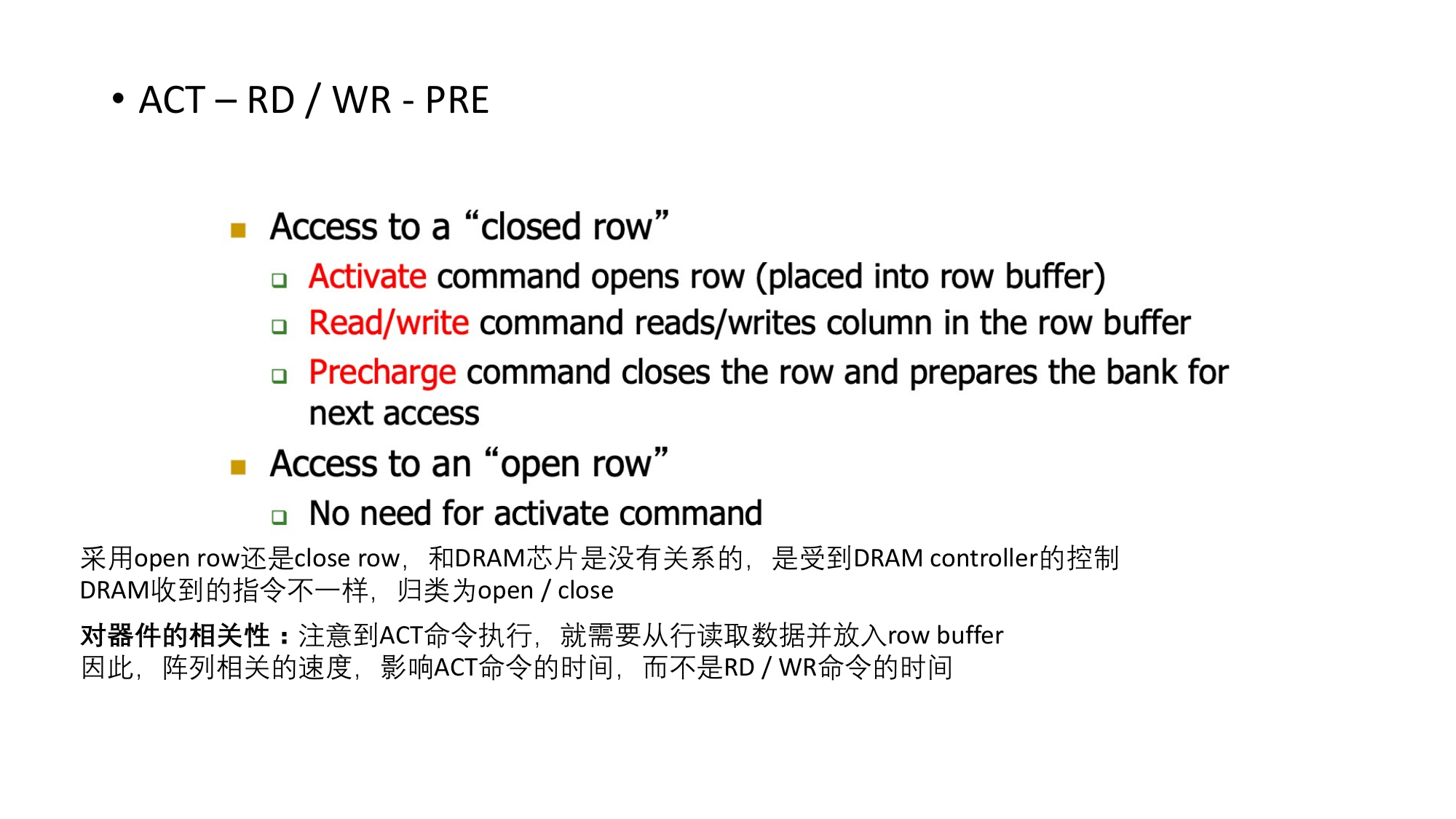

一次典型的读写周期可以概括为 ACT – RD/WR – PRE：先激活目标行，把数据从阵列读入 Sense Amplifier（即行缓冲 row buffer）；随后执行读或写；最后 Precharge 关闭已打开的行。这里有两个容易被忽略的要点：其一，采用 open row 还是 close row 策略由 DRAM 控制器决定，与芯片本身无关；其二，ACT 命令需要真正从存储阵列读出数据并放入 row buffer，因此阵列本身的速度影响的是 ACT 的时间，而不是 RD/WR 的时间——这个结论在后面的延迟分析中还会用到。

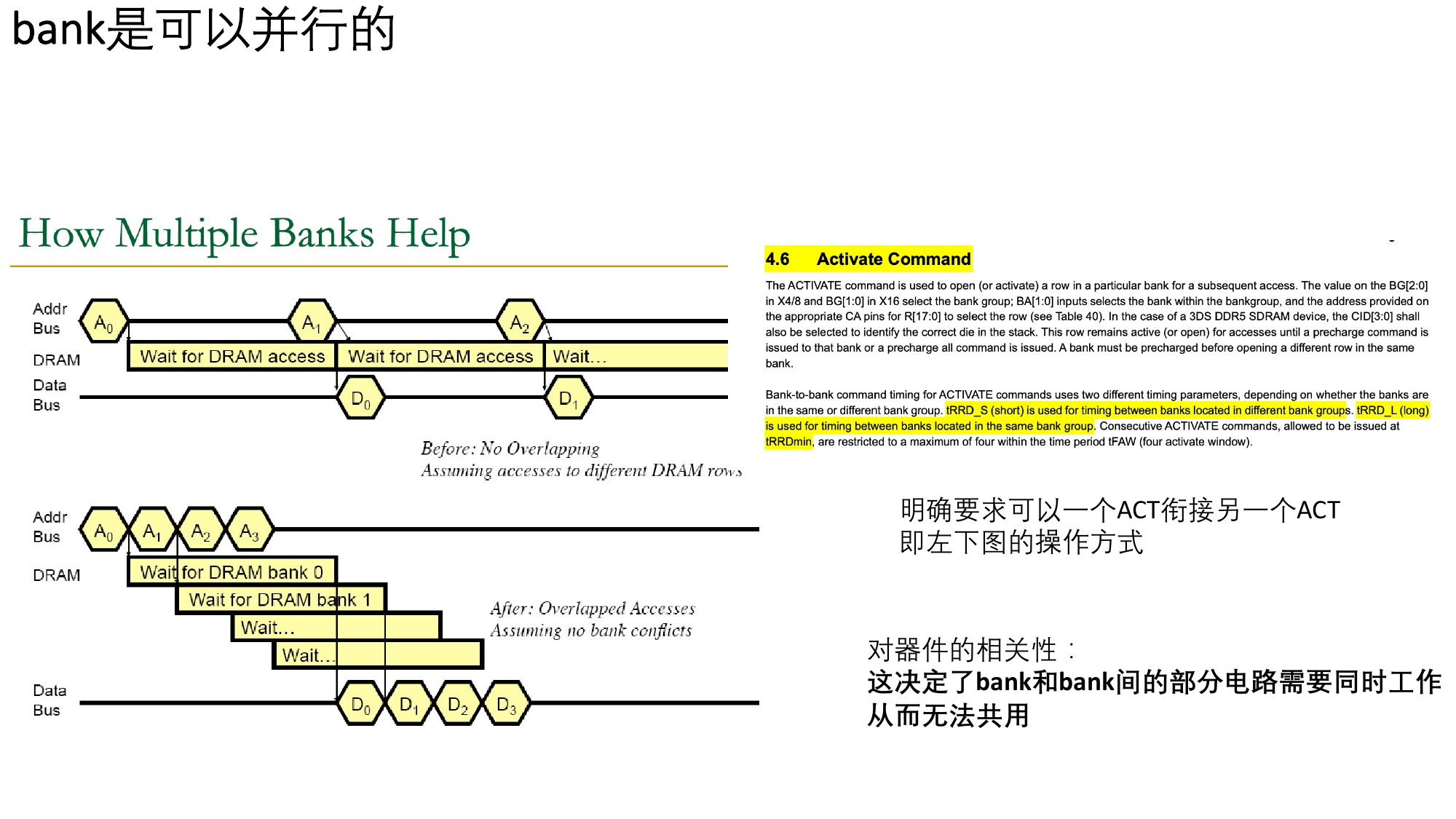

标准明确允许一个 ACT 紧接着另一个 ACT，即不同 Bank 可以并行操作。这意味着多个 Bank 的部分电路需要同时工作，彼此之间无法共享——这也是理解后续各标准多通道设计的一把钥匙。

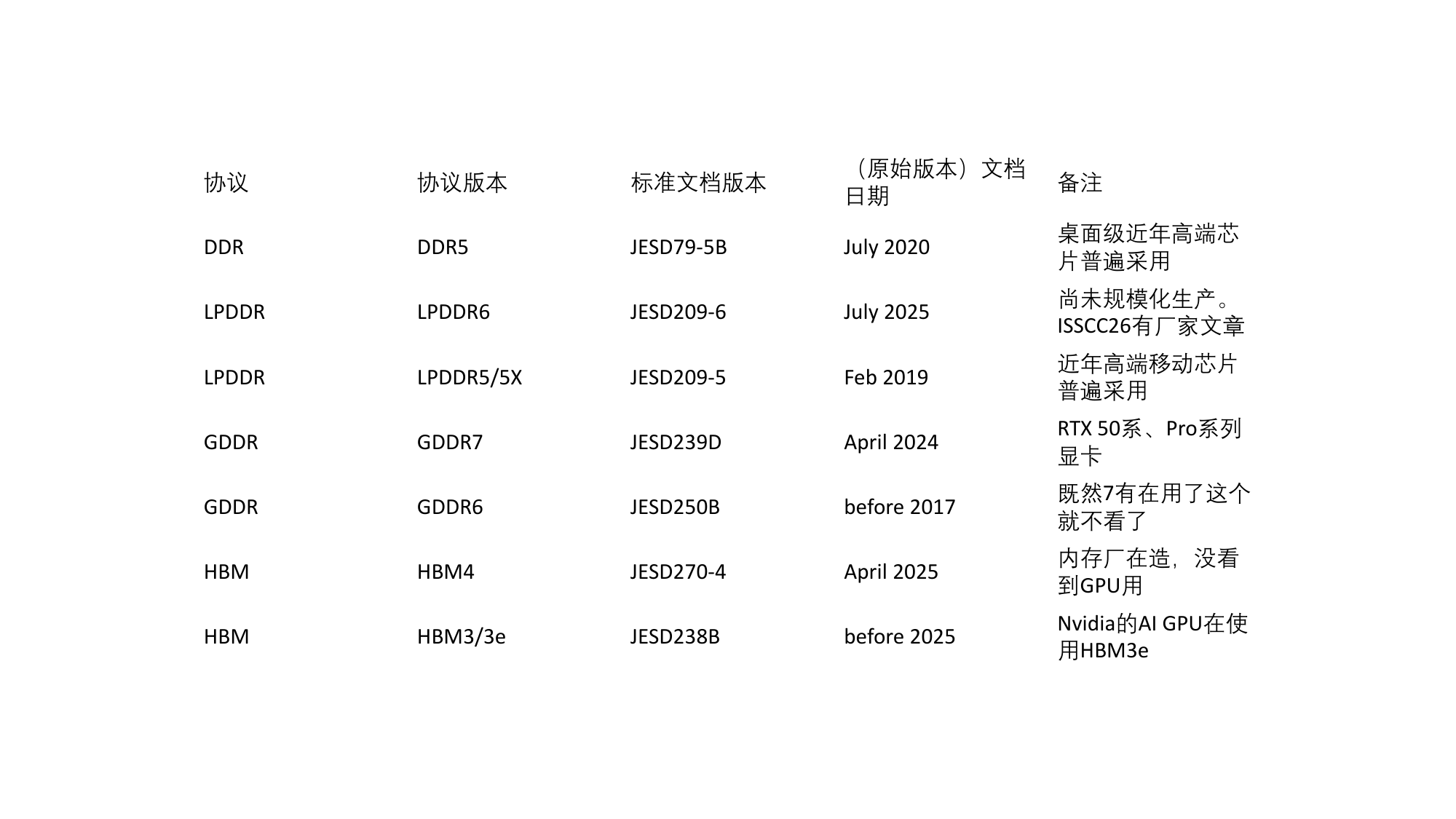

先看各标准当前主流版本的文档编号与发布时间，便于建立整体印象。
| 协议 | 版本 | 标准文档 | 发布日期 | 备注 |
|---|---|---|---|---|
| DDR | DDR5 | JESD79-5B | 2020-07 | 近年桌面级高端芯片普遍采用 |
| LPDDR | LPDDR6 | JESD209-6 | 2025-07 | 尚未规模化生产，ISSCC 2026 已有厂家文章 |
| LPDDR | LPDDR5/5X | JESD209-5 | 2019-02 | 近年高端移动芯片普遍采用 |
| GDDR | GDDR7 | JESD239D | 2024-04 | RTX 50 系、Pro 系列显卡使用 |
| GDDR | GDDR6 | JESD250B | 2017 之前 | GDDR7 已在用，未展开 |
| HBM | HBM4 | JESD270-4 | 2025-04 | 内存厂商在制造，尚未见 GPU 采用 |
| HBM | HBM3/3e | JESD238B | 2025 之前 | Nvidia AI GPU 正使用 HBM3e |

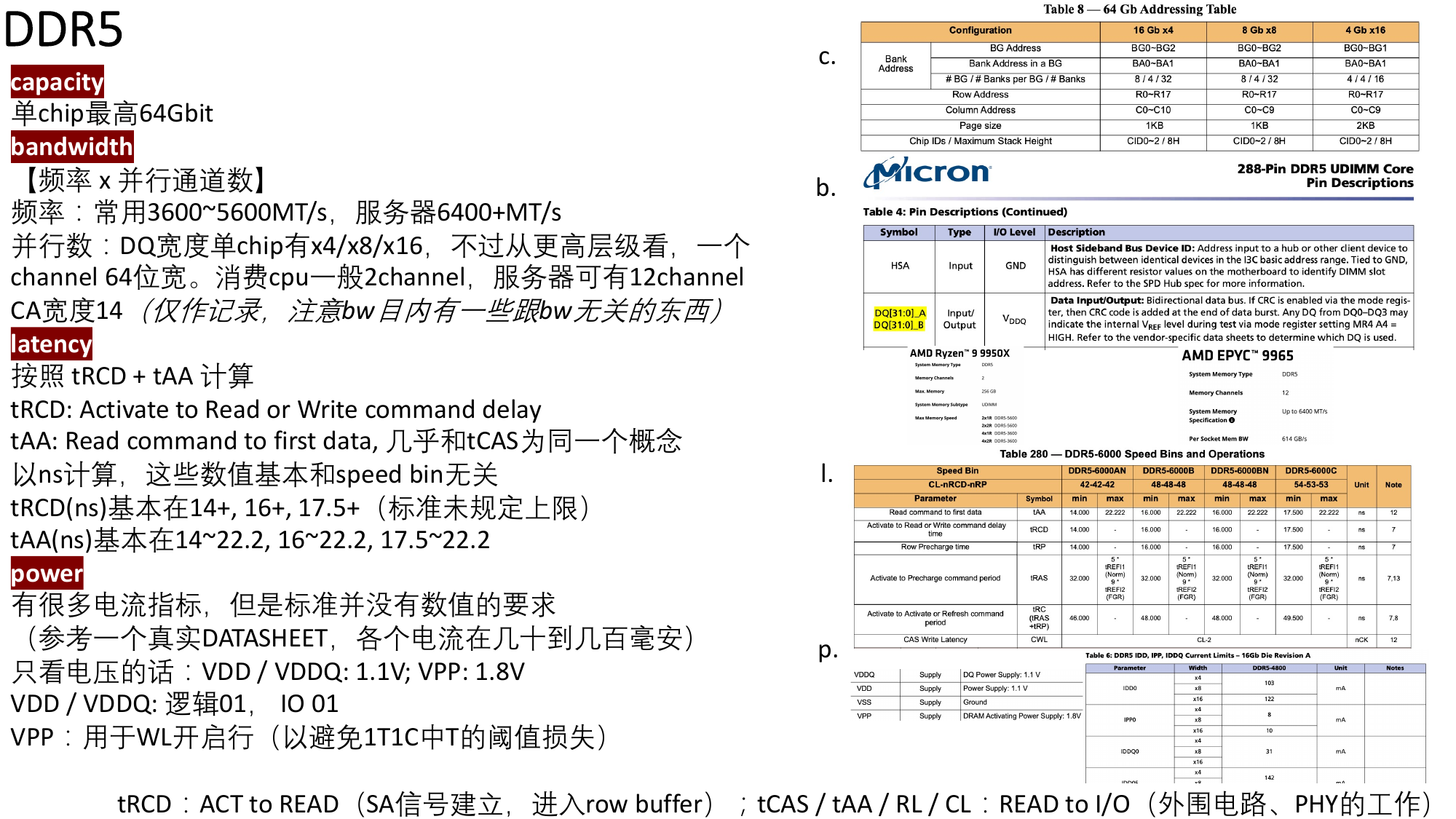

DDR 是内存中的“经典产物”，面向通用计算场景。容量方面，单颗芯片最高可达 64 Gbit。带宽由“频率 × 并行通道数”决定：常用频率 3600~5600 MT/s，服务器可达 6400 MT/s 以上；单芯片 DQ 宽度有 x4/x8/x16，更高层级上一个 Channel 为 64 位宽，消费级 CPU 通常两个 Channel，服务器最多可达 12 个（CA 宽度 14 位，仅作记录）。
延迟方面，标准按 tRCD + tAA 描述：tRCD 是 Activate 到 Read/Write 命令的延迟，tAA 是 Read 命令到首拍数据的延迟，几乎与 tCAS 同义。这两个指标以 ns 计，且基本与速度档位无关：tRCD 通常在 14+、16+、17.5+ ns（标准未规定上限），tAA 则在 1422.2、1622.2、17.5~22.2 ns 之间。功耗方面，标准罗列了很多电流指标，但并未规定具体数值（参考真实数据手册，各电流在几十到几百毫安）；只看电压的话，VDD/VDDQ 为 1.1V，VPP 为 1.8V。其中 VDD/VDDQ 对应逻辑与 I/O，VPP 用于开启字线，以避免 1T1C 单元中访问晶体管阈值损失带来的问题。备注中还补充了一个细节：DDR 的 I/O 并非 CMOS 全摆幅电路，而是为高速专门优化的设计。

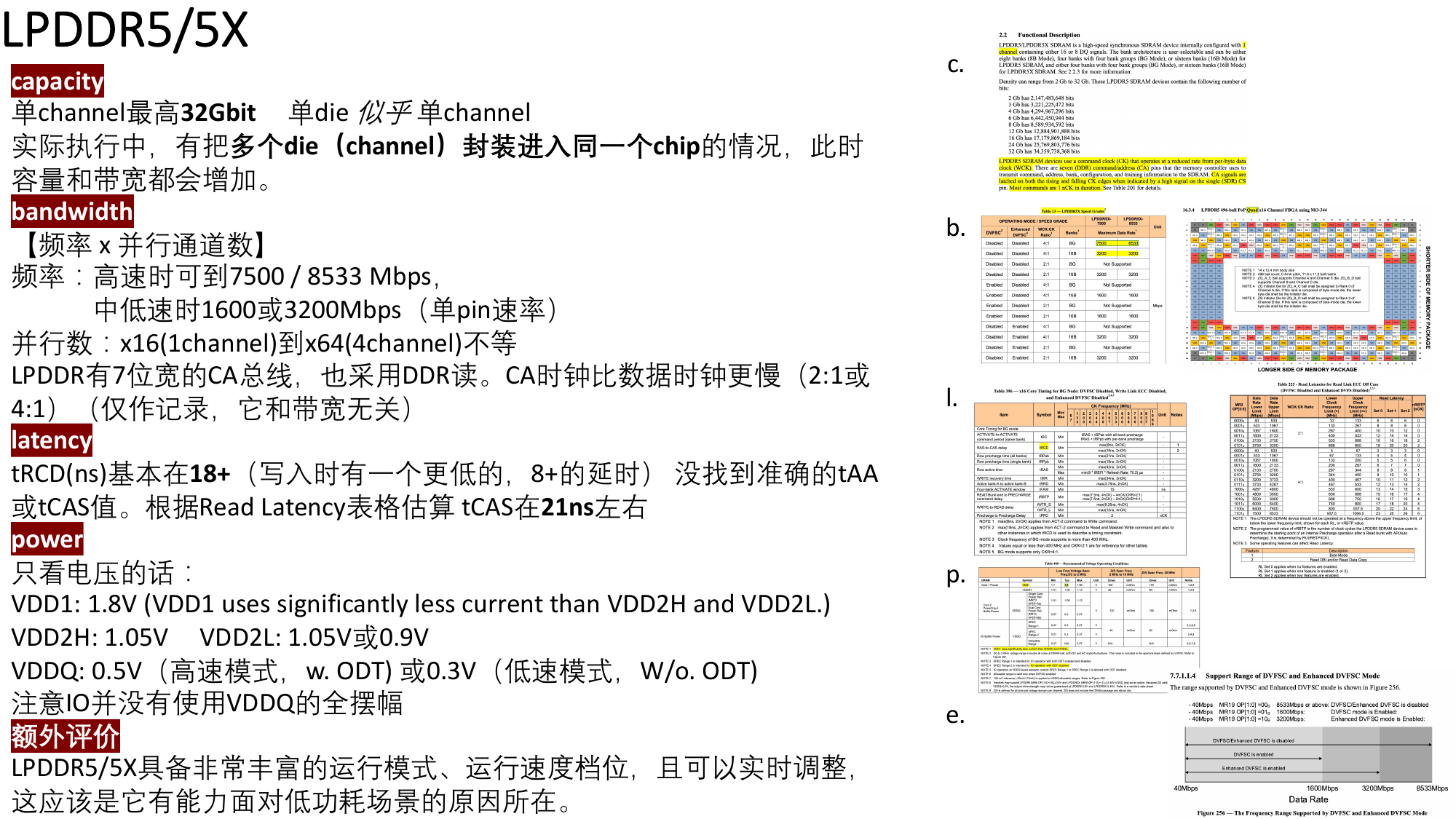

LPDDR 面向移动设备，核心诉求是低功耗。容量上，单 Channel 最高 32 Gbit，单 die 通常对应单 Channel；实际产品中也有把多个 die（Channel）封装进同一颗芯片的做法，此时容量和带宽同步增加。带宽同样由“频率 × 并行通道数”决定：高速时单 pin 可达 7500/8533 Mbps，中低速时则为 1600/3200 Mbps；并行宽度从 x16（1 Channel）到 x64（4 Channel）不等。LPDDR 的 CA 总线只有 7 位宽，采用 DDR 读，CA 时钟比数据时钟更慢（2:1 或 4:1）。
延迟方面，tRCD 基本在 18+ ns（写入路径有一个更低的 8+ ns 延迟），标准中未直接给出 tAA/tCAS，按 Read Latency 表格估算，tCAS 在 21 ns 左右。功耗控制是 LPDDR 的强项：电压分为 VDD1 1.8V（电流显著小于其他电源）、VDD2H 1.05V、VDD2L 1.05V 或 0.9V，以及 VDDQ 0.5V（高速模式、带 ODT）或 0.3V（低速模式、不带 ODT）；同样，I/O 并不使用 VDDQ 的全摆幅。备注中还提到一个省电细节：高频 WCK 时钟在不需要传输数据时会直接关闭。
LPDDR5/5X 拥有非常丰富的运行模式和速度档位，并且可以实时调整——这正是它能从容应对低功耗场景的原因。一个有力的佐证来自实际产品：Apple M5 Max 芯片内部真实集成了 32 个 LPDDR5X Channel，对应 128 GB 容量、614 GB/s 带宽，说明 LPDDR 在高性能内存系统中已经完全不逊于传统 DDR。

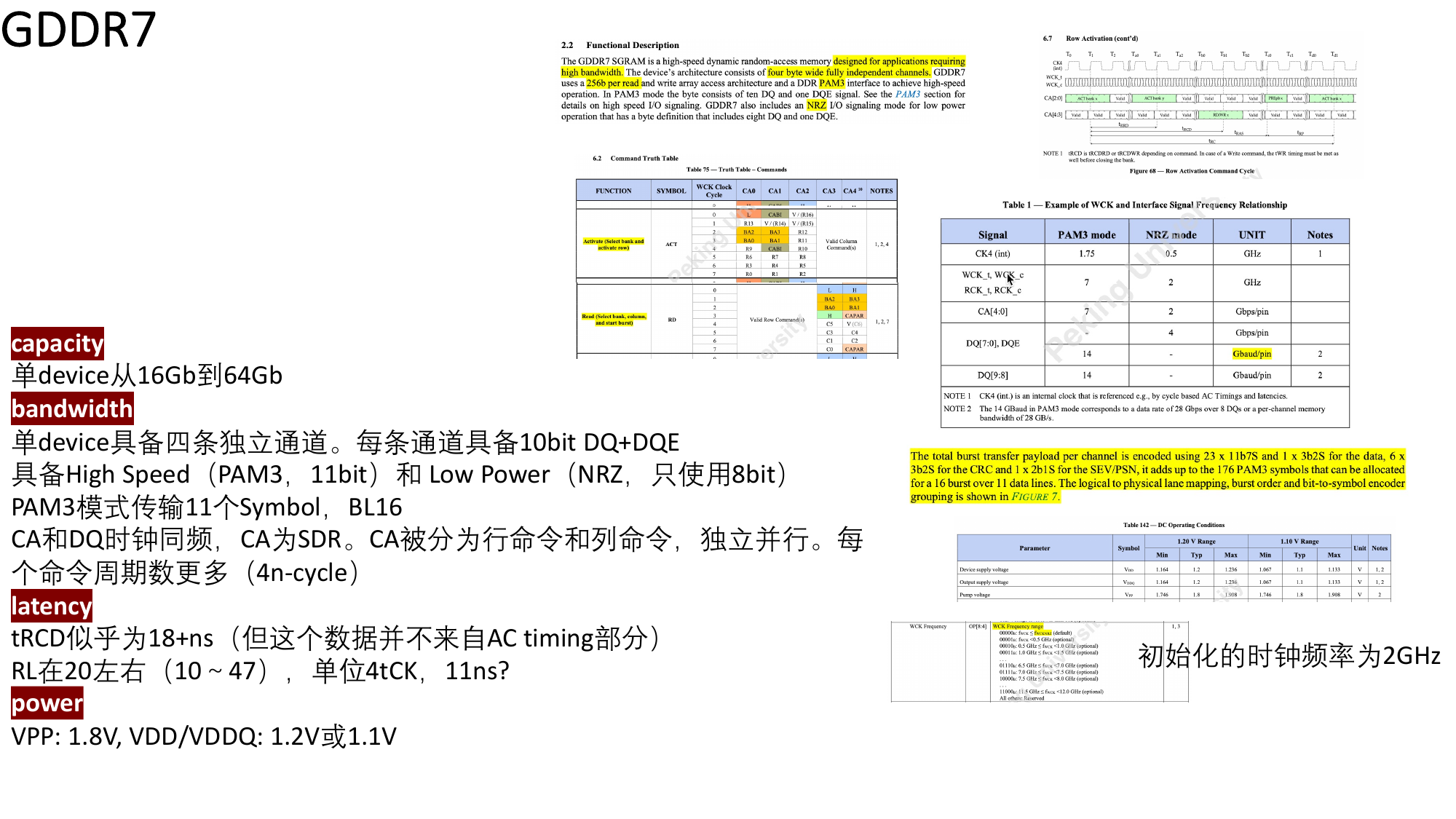

GDDR 是显卡专用内存，设计目标就是高带宽。容量上，单 device 从 16 Gb 到 64 Gb。带宽设计相当激进：单 device 拥有四条独立通道，每条通道具备 10 bit DQ + DQE；I/O 分为 High Speed（PAM3，11 bit）和 Low Power（NRZ，8 bit）两种模式，PAM3 模式下一次突发传输 16 个 Symbol（BL16）。GDDR7 的 CA 与 DQ 同频，CA 为 SDR 采样，并把行命令与列命令分成两套独立并行发送——代价是每个命令需要更多周期（4n-cycle），换来的是命令带宽的优化；芯片初始化时时钟频率为 2 GHz。
延迟方面，tRCD 似乎为 18+ ns（该数据并非来自 AC timing 部分），RL 在 20 左右（范围 10~47，单位 4tCK），换算约 11 ns。功耗方面电压偏高：VPP 1.8V，VDD/VDDQ 1.2V 或 1.1V，因此整体功耗相对较大。备注中还提到，GDDR7 每次阵列读/写访问的数据量为 256 bit（PAM3 下 burst 16 symbol，NRZ 下 32 word）——这正是高带宽的底层来源之一。

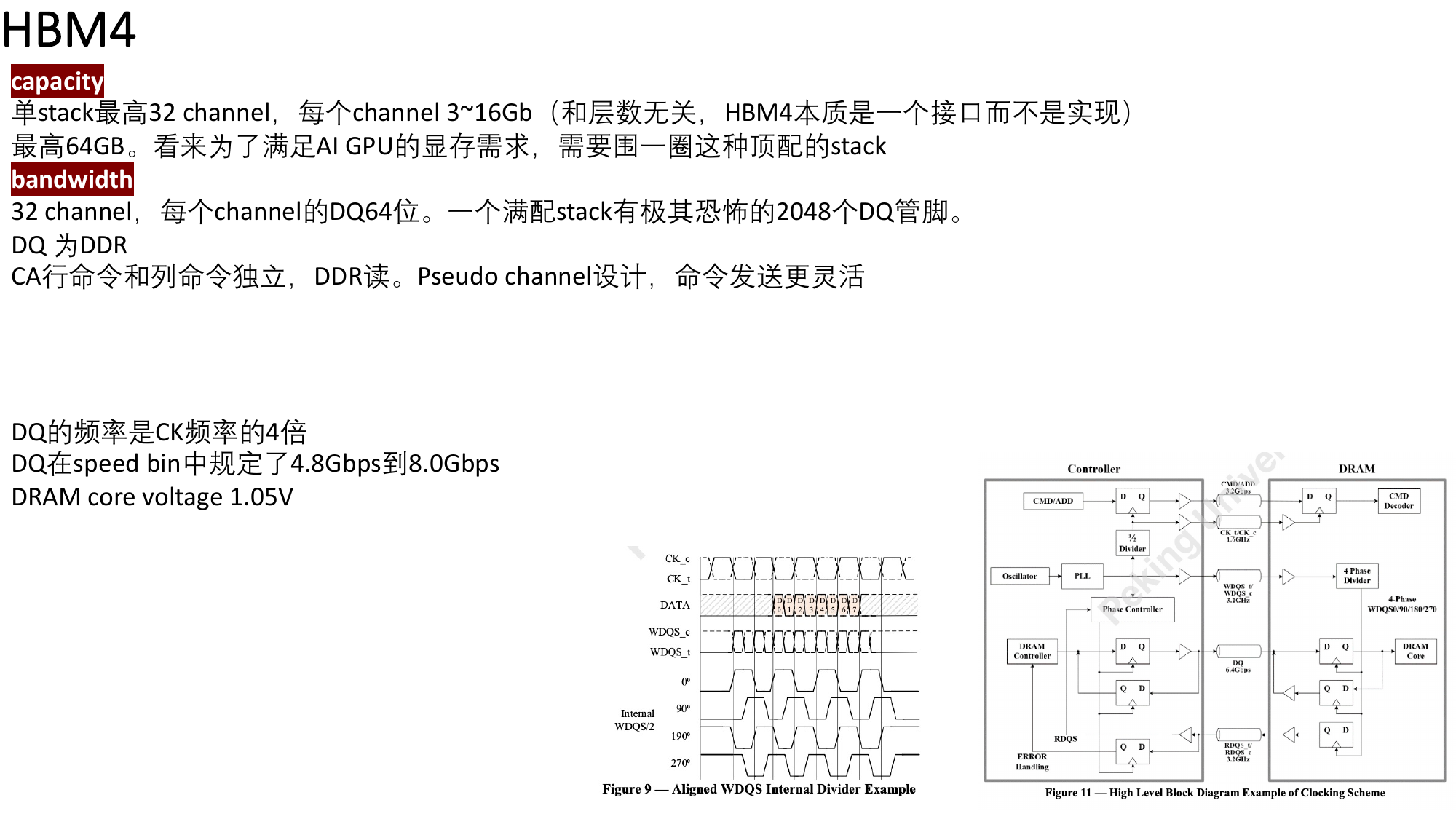

HBM 走的是另一条路：不追求极限速率，而是用先进封装把大量 DQ 接口“堆”出来。容量上，单个 Stack 最高支持 32 个 Channel，每个 Channel 3~16 Gb（与层数无关——HBM4 本质上定义的是一个接口而非具体实现），满配可达 64 GB；为满足 AI GPU 的显存需求，需要围绕计算芯片排一圈这样的顶配 Stack。带宽上，32 Channel × 每 Channel 64 位 DQ，意味着一个满配 Stack 有 2048 个 DQ 管脚，规模极其庞大。HBM4 的 DQ 为 DDR 传输，行、列命令独立，还引入了 Pseudo Channel 设计，命令发送更灵活；DQ 频率是 CK 频率的 4 倍，速度档位规定在 4.8~8.0 Gbps，而 DRAM core 电压只有 1.05V。
把四种标准放在一起，特点非常鲜明：
| 维度 | DDR5 | LPDDR5/5X | GDDR7 | HBM4 |
|---|---|---|---|---|
| 定位 | 通用计算 | 移动/低功耗 | 图形/高带宽 | AI/高带宽 + 先进封装 |
| 通道特点 | Channel 宽，容量扩展性好 | 通道窄，靠堆通道数 | 多通道，单通道容量小 | 通道极多，DQ 管脚海量 |
| 速率策略 | 中速，CA 命令短 | 可变频率，低频极低、高频不差 | 极高，PAM3 进一步提速 | 速率不算极限，靠 DQ 数量 |
| 延迟 | tRCD 14+ ns，tAA 14~22.2 ns | tRCD 18+ ns，tCAS 约 21 ns | tRCD 18+ ns，RL 约 11 ns | 与其它标准量级相近 |
| 功耗 | VDD 1.1V，常规 | 多档电压，最低 VDDQ 0.3V | 电压偏高，功耗较大 | 低电压、低速率、无 ODT |

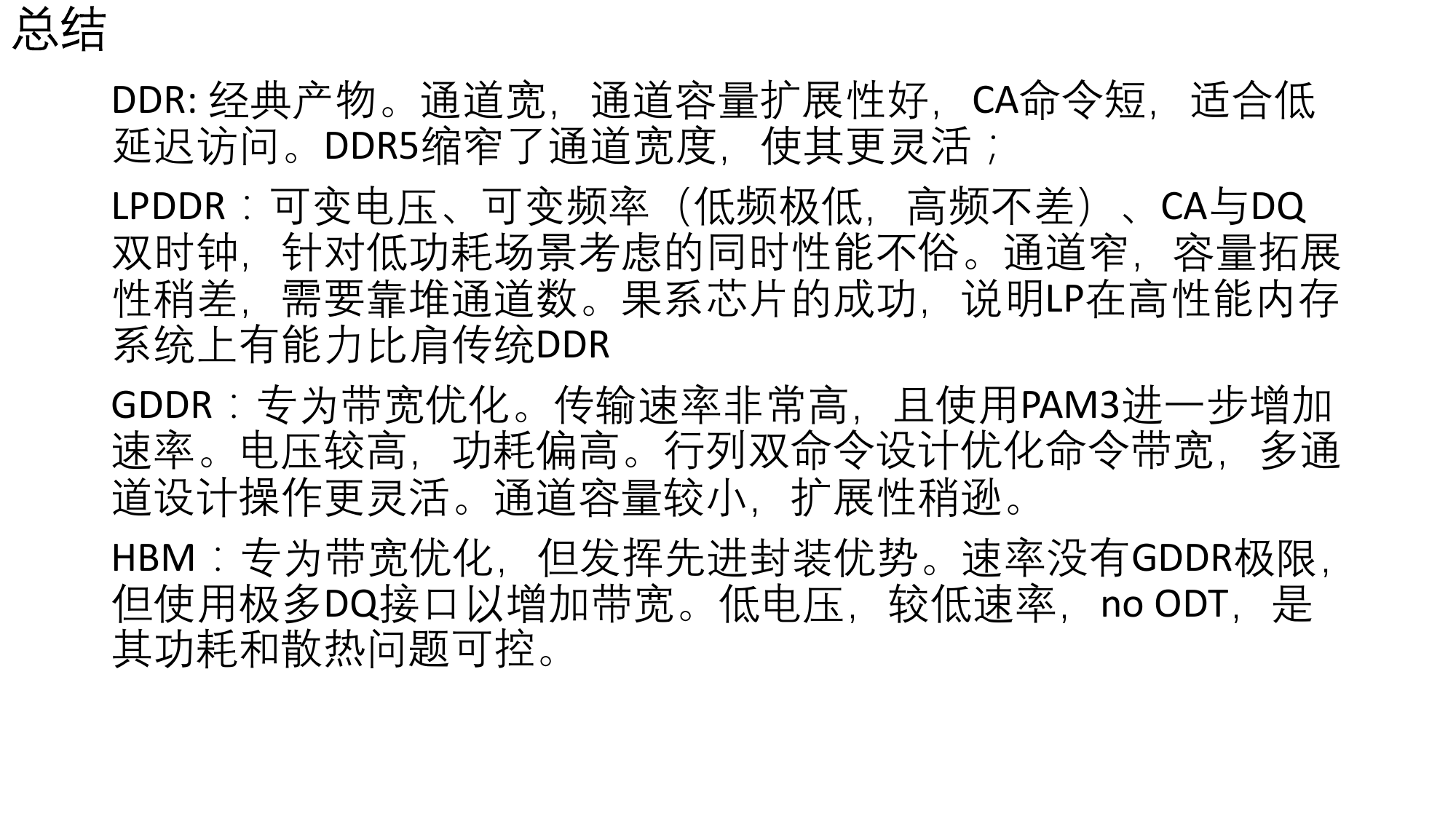

原演示文稿的总结颇为精炼：

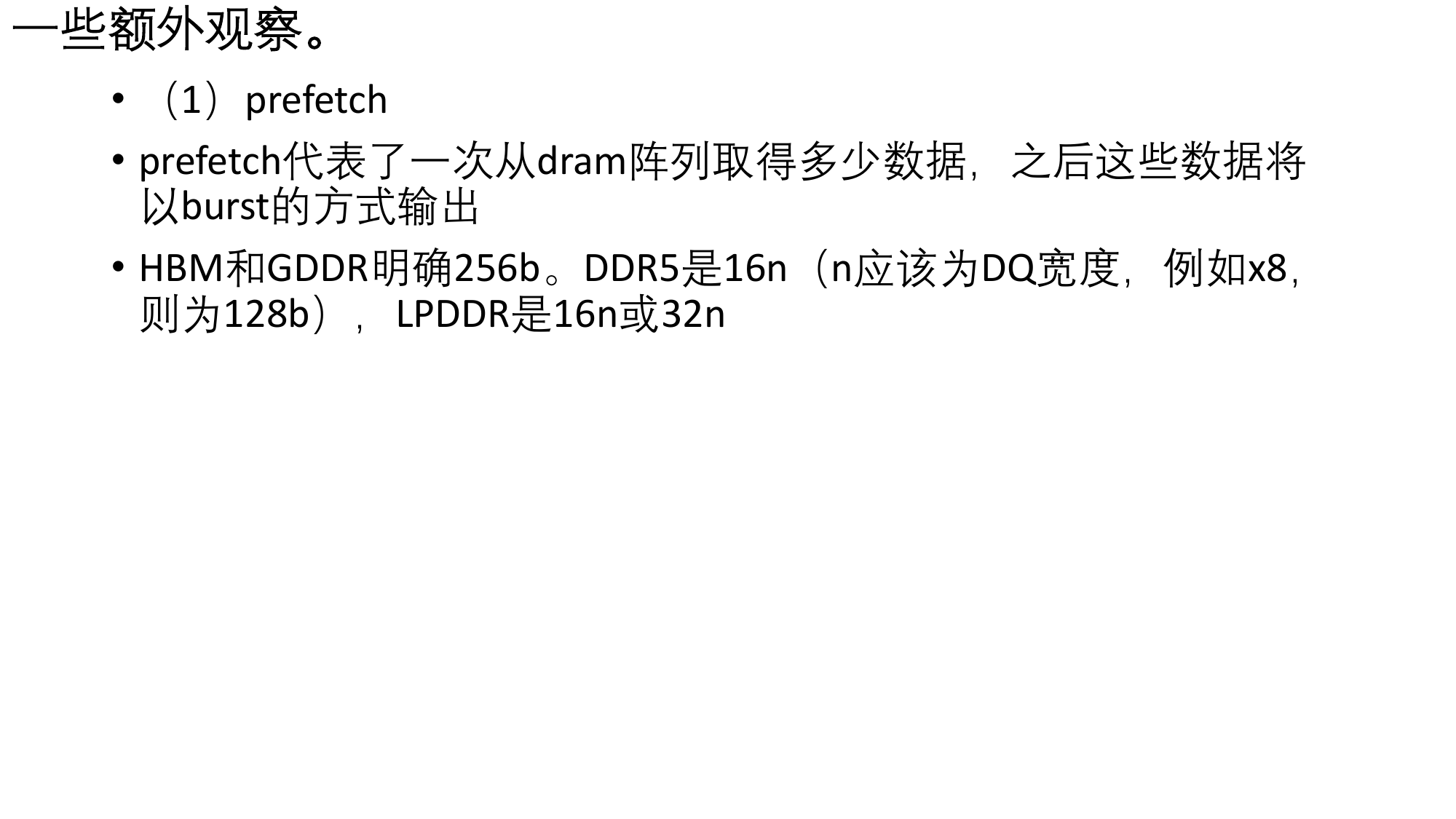

Prefetch 代表一次从 DRAM 阵列取出多少数据，之后这些数据以 burst 的方式输出。HBM 和 GDDR 明确为 256 bit；DDR5 是 16n（n 为 DQ 宽度，例如 x8 芯片即 128 bit）；LPDDR 则是 16n 或 32n。这个数字直接决定了“阵列内部访问一次”能喂给接口多少数据，是理解各标准带宽设计的关键参数。

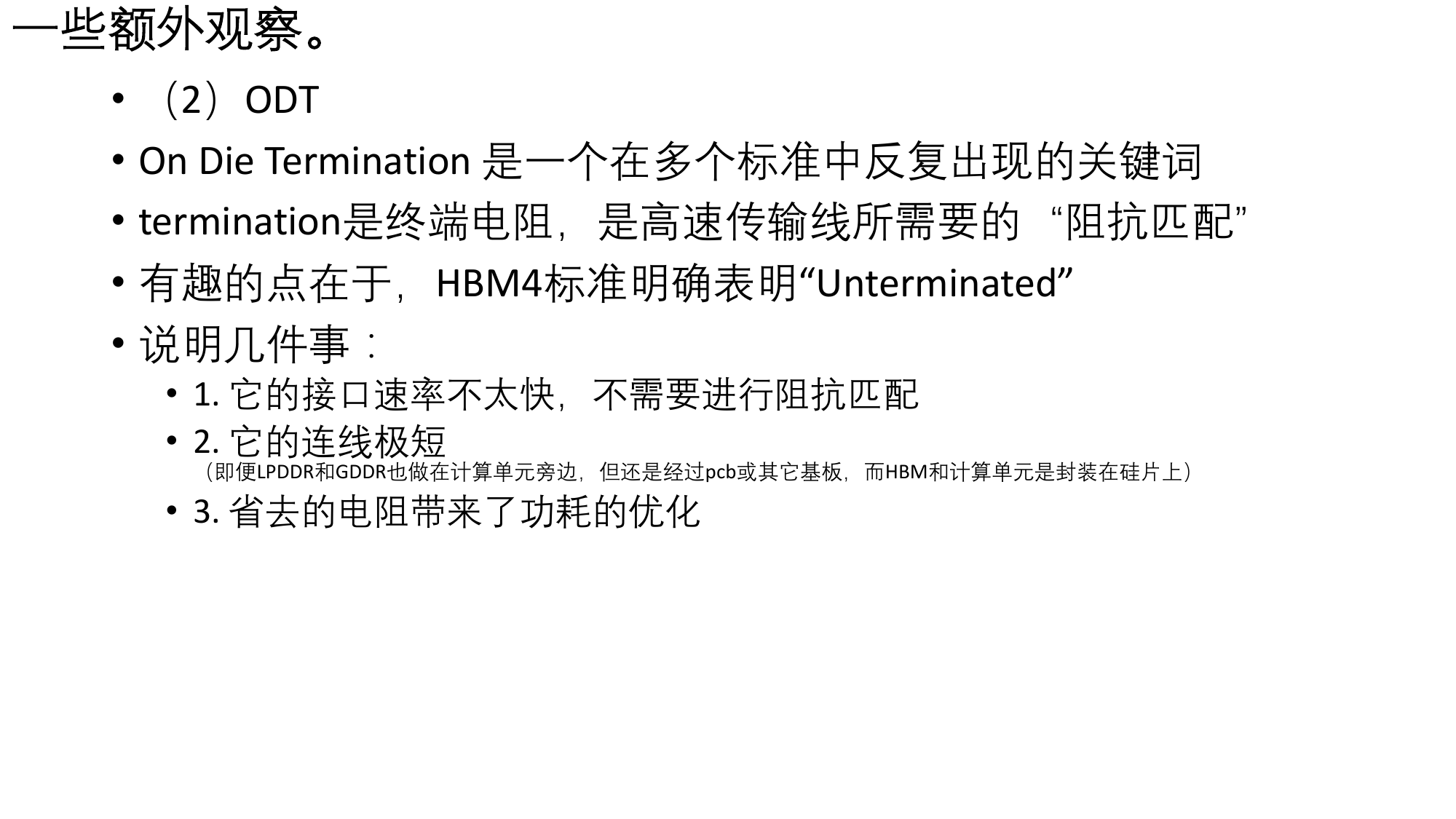

On-Die Termination（片上终端）是多个标准中反复出现的关键词：终端电阻用于高速传输线的阻抗匹配。有趣的是，HBM4 标准明确表明 “Unterminated”。这至少说明三点：其一，接口速率不算太快，不需要严格的阻抗匹配；其二，HBM 的连线极短——即便 LPDDR 和 GDDR 也紧贴计算单元，但仍要经过 PCB 或其它基板，而 HBM 与计算单元是共同封装在硅片上的；其三，省去电阻直接带来了功耗优化。

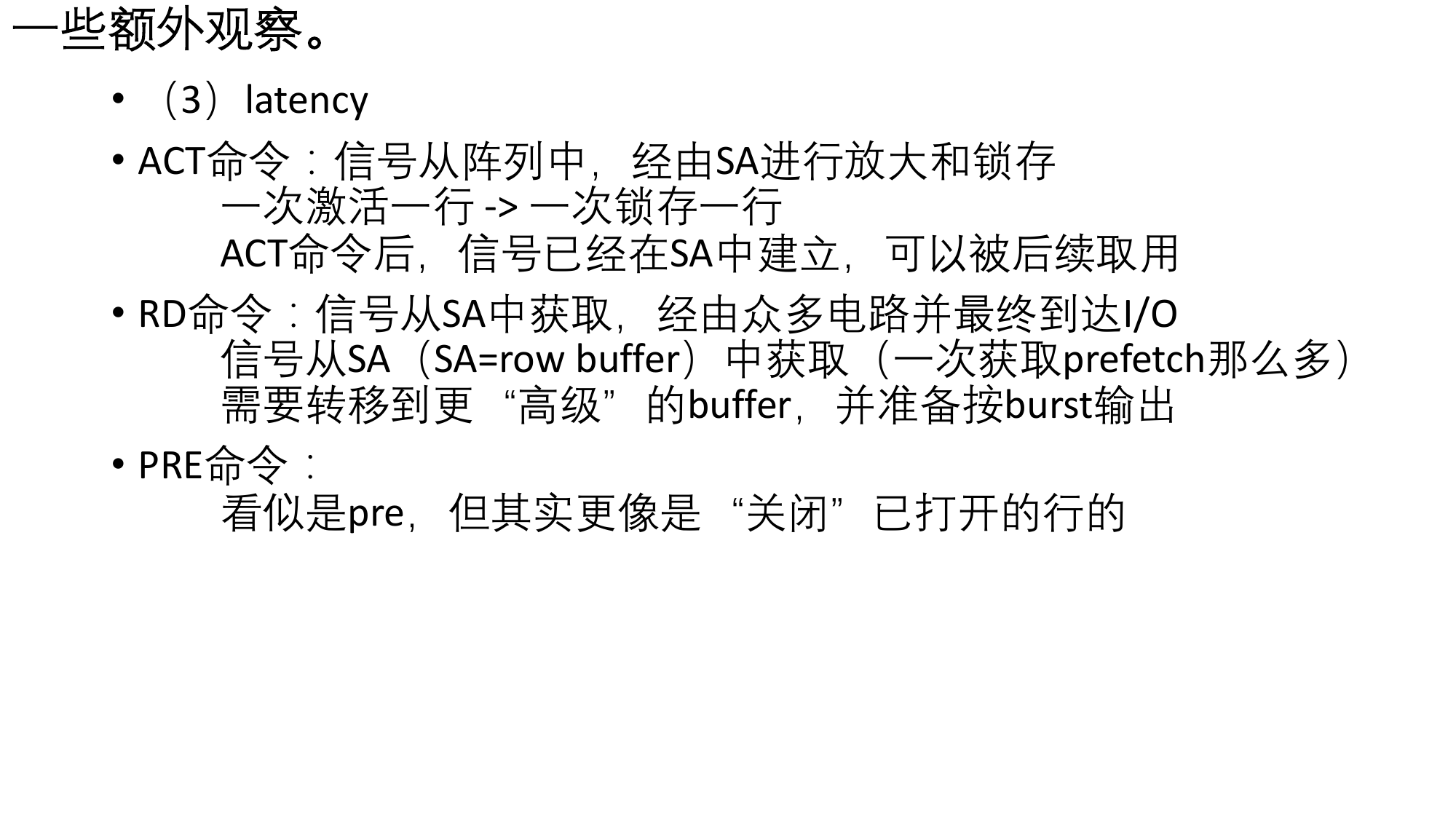

一次读操作的时间可以拆成两段：ACT 命令把信号从阵列读出，经 Sense Amplifier 放大并锁存，完成“一次激活一行、一次锁存一行”，之后信号已在 SA 中建立，可被后续取用；RD 命令则从 SA（即 row buffer）中取出一个 prefetch 宽度的数据，转移到更高一级的缓冲，并按 burst 方式输出；PRE 看似“pre”，实际作用是关闭已打开的行。

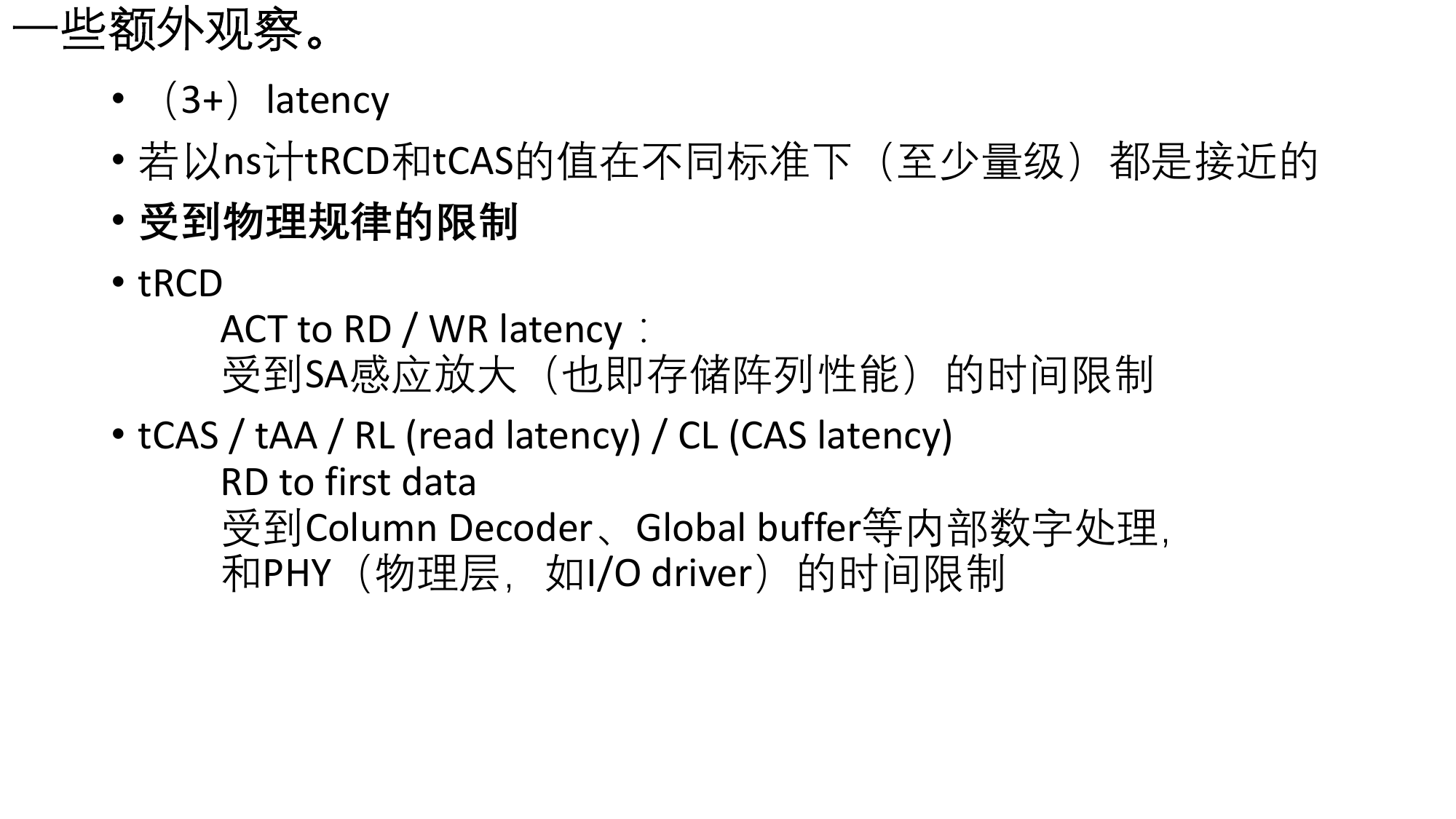

若以 ns 计，不同标准下的 tRCD 和 tCAS 在量级上都是接近的——这背后是物理规律的限制。tRCD（ACT 到 RD/WR）受 Sense Amplifier 感应放大（即存储阵列性能）的时间限制；tCAS/tAA/RL/CL（RD 到首拍数据）则受列译码器、全局缓冲等内部数字处理，以及 PHY（如 I/O driver）的时间限制。备注中还解释了这两个名称的来源：tRCD 即 RAS to CAS delay，RAS（Row Address Strobe）对应发送行地址的时刻；如今命令与地址已经合二为一，RAS 即 ACT 命令（同时指定开启哪一行），CAS 即 RD 命令（同时指定开启哪一列）。
四种标准没有绝对的优劣，只有不同的取舍：DDR 胜在通用与低延迟，LPDDR 胜在低功耗与灵活调度，GDDR 把带宽推向极致，HBM 则用先进封装换来了容量与功耗的平衡。理解了 Channel/Bank、prefetch、ODT 和 tRCD/tCAS 这些概念之后，再回头看各家规格书，会发现差异其实都围绕同一组物理问题展开。
